Vodič za povezivanje aktivnih zvučnika serije DSP19/DSP18/DSP110

1. Pregled proizvoda

Serija DSP19/DSP18/DSP110 je aktivni zvučnik visokih performansi dizajniran za profesionalne audio aplikacije. Ima ugrađeni DSP procesor digitalnog signala i visokoučinkoviti modul pojačala, pogodan za konferencijske sobe, nastupe, kazališta i druge scenarije.

2. Priprema prije spajanja

• Provjerite popis opreme

Aktivni zvučnici (DSP19/DSP18/DSP110)

Kabel za napajanje (standardni)

Audio kabel (XLR/TRS/TS, odaberite prema sučelju)

Miksera ili izvor zvuka (kao što je računalo, mobilni telefon, player)

• Okruženje i smještaj

Izbjegavajte postavljanje zvučnika blizu zida (ostavite najmanje 20 cm prostora za disipaciju topline)

Postavite lijevi i desni kanal simetrično kako biste osigurali uravnoteženo zvučno polje

Tretman otporan na udarce: koristite poseban nosač ili jastučić za ublažavanje udaraca

3. Detaljno objašnjenje koraka povezivanja

• Priključak za struju

Koristite originalni kabel za napajanje i spojite ga na 100-240 V AC

Osigurajte stabilno napajanje (preporuča se UPS ili stabilizator napona)

Napomena: prvo spojite sve audio kabele, a zatim ga uključite

• Odabir sučelja audio ulaza

Radni koraci:

Spojite jedan kraj audio kabela na izlazni priključak uređaja izvora zvuka

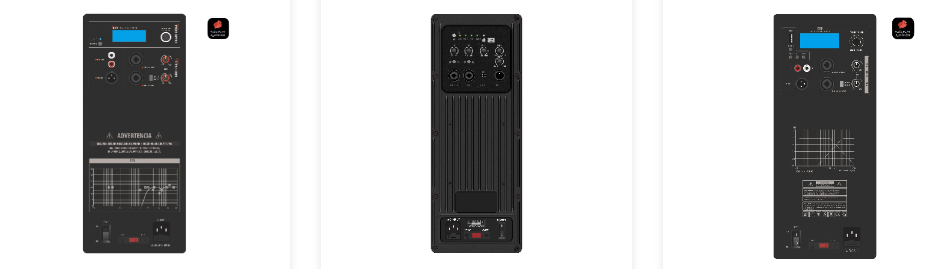

Spojite drugi kraj na odgovarajuće INPUT sučelje na stražnjoj ploči zvučnika

Zategnite XLR konektor kako biste spriječili da ispadne

• Povezivanje sustava s više zvučnika

Serijski način rada (primjenjivo na DSP110):

Povežite sljedeći zvučnik u nizu preko LINK OUT sučelja

Podržava do 4 serijske veze, s ukupnom udaljenosti od ≤20 metara

Paralelni način rada:

Koristite audio distributer za dijeljenje više signala

Obratite pozornost na usklađivanje impedancije kako biste izbjegli preopterećenje

4. Uobičajeno rješavanje problema

Nema zvuka

Provjerite svijetli li indikator napajanja

Potvrdite da audio kabel nije prekinut (možete koristiti multimetar za testiranje)

Provjerite izlazne postavke uređaja izvora zvuka

Previše pozadinske buke

Koristite uravnoteženu vezu (XLR/TRS)

Držite se podalje od jakih izvora elektromagnetskih smetnji (kao što su transformatori)

Provjerite je li uzemljenje dobro

Niskofrekventna distorzija

Isključite funkciju "Bass Boost" zvučnika

Uvjerite se da ulazni signal nije preopterećen (svjetlo indikatora vršne vrijednosti ne svijetli uvijek)

5. Sigurnost i održavanje

• Upravljanje toplinom: preporuča se zaustaviti na 15 minuta nakon 4 sata neprekidnog rada
• Čišćenje i održavanje: Svaki mjesec očistite prašinu s rešetke mekom krpom
• Dugotrajno skladištenje: Isključite napajanje i stavite na suho mjesto
